斑马纸热压粘贴连接方法

文章出处:东莞市致优电子科技有限公司 浏览量:2 发表时间:2023-02-03

如果不是大量需要,只是少量用到斑马纸的情况下,可以按下面的方式进行斑马纸热压粘贴使用:



1、需要工具:热压条(耐高温橡胶条)、T型络铁头、30W电络铁

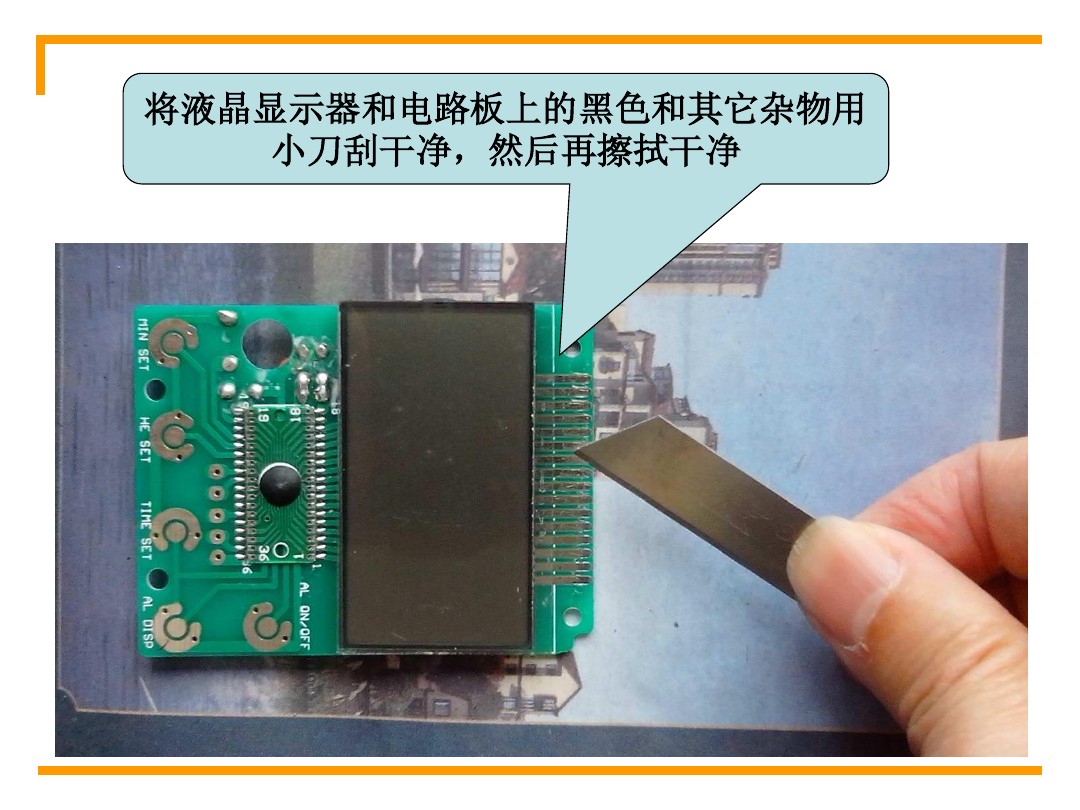

2、把液晶显示屏和PCB电路板清理干净

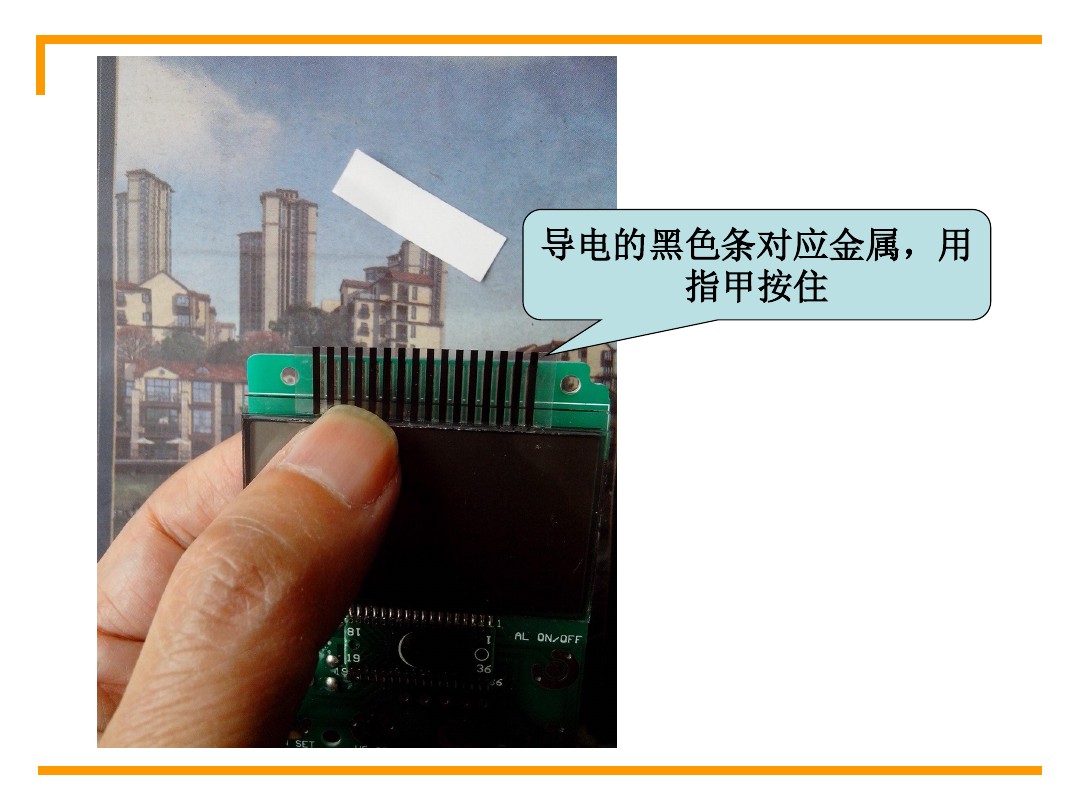

3、导电的碳线对应金手指金属部分,用指甲按住

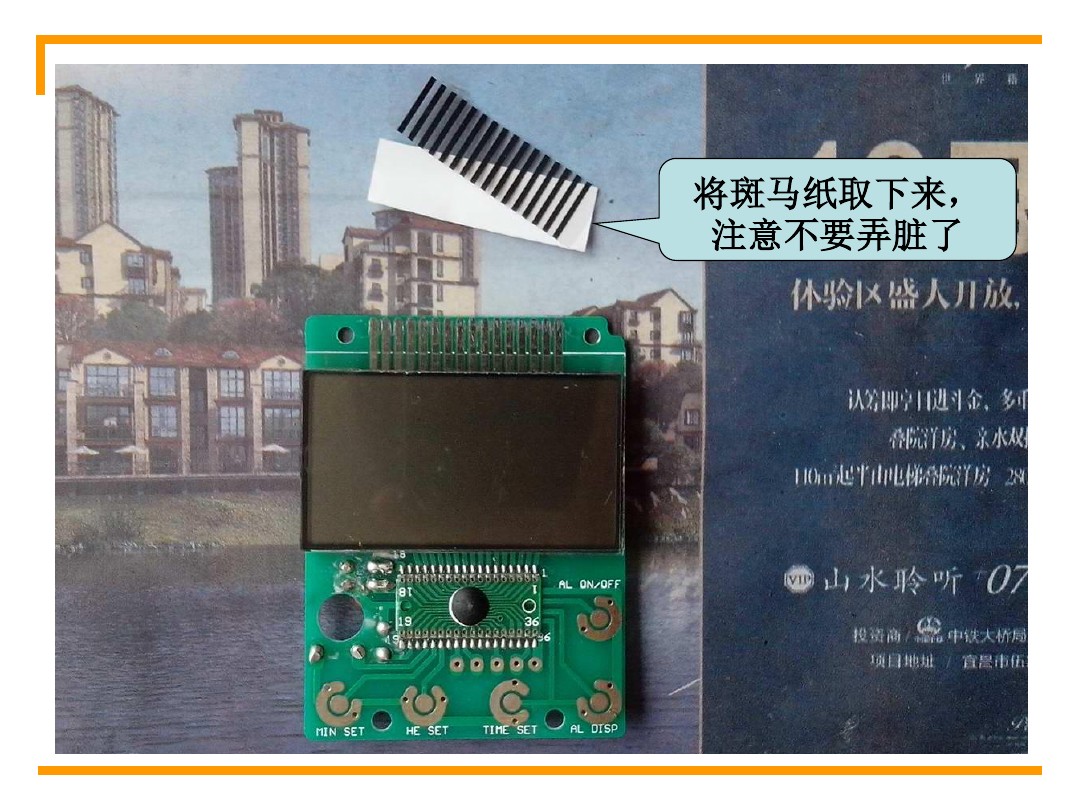

4、将斑马纸取下来,注意不要弄脏

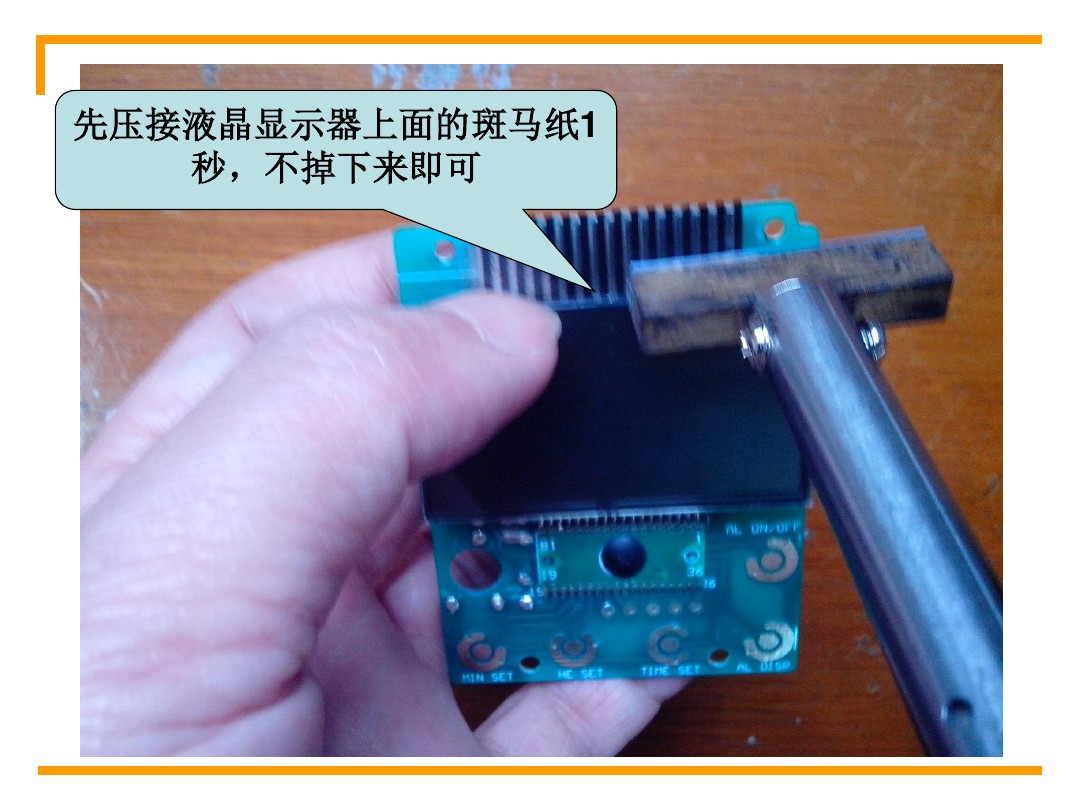

5、先压接液晶显示屏上面的斑马纸1秒,不掉下来即可

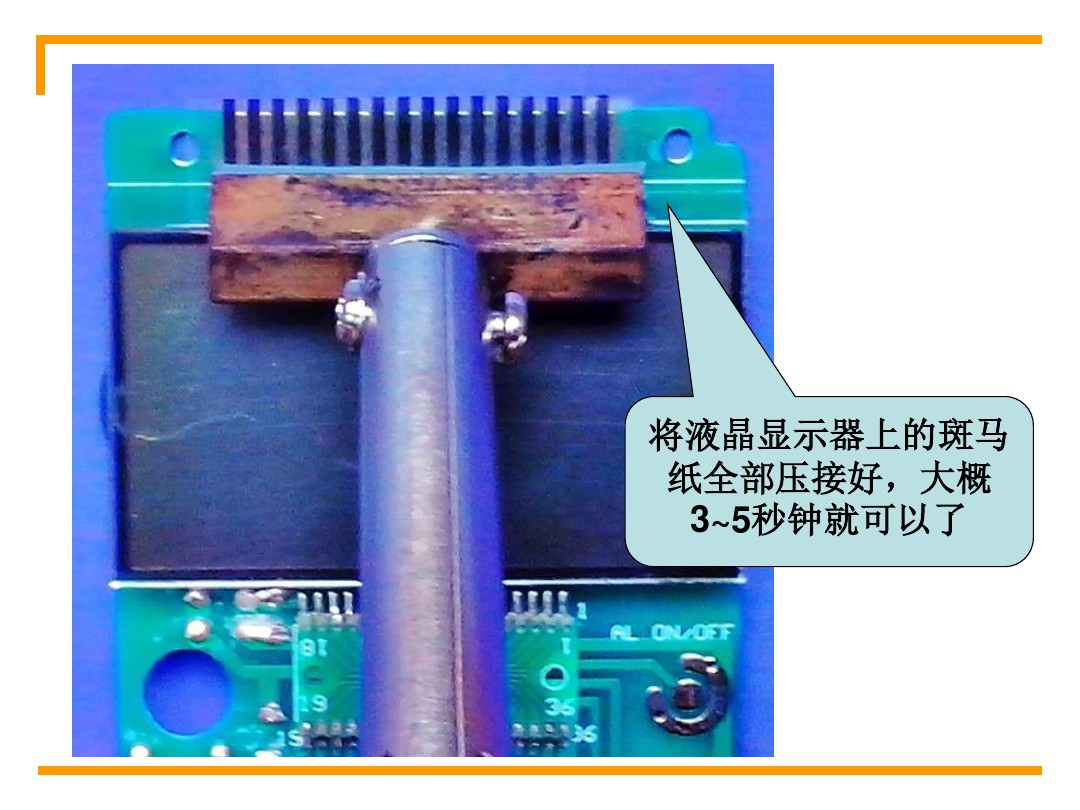

6、将液晶显示屏上的斑马纸全部压接好,大概3-5秒

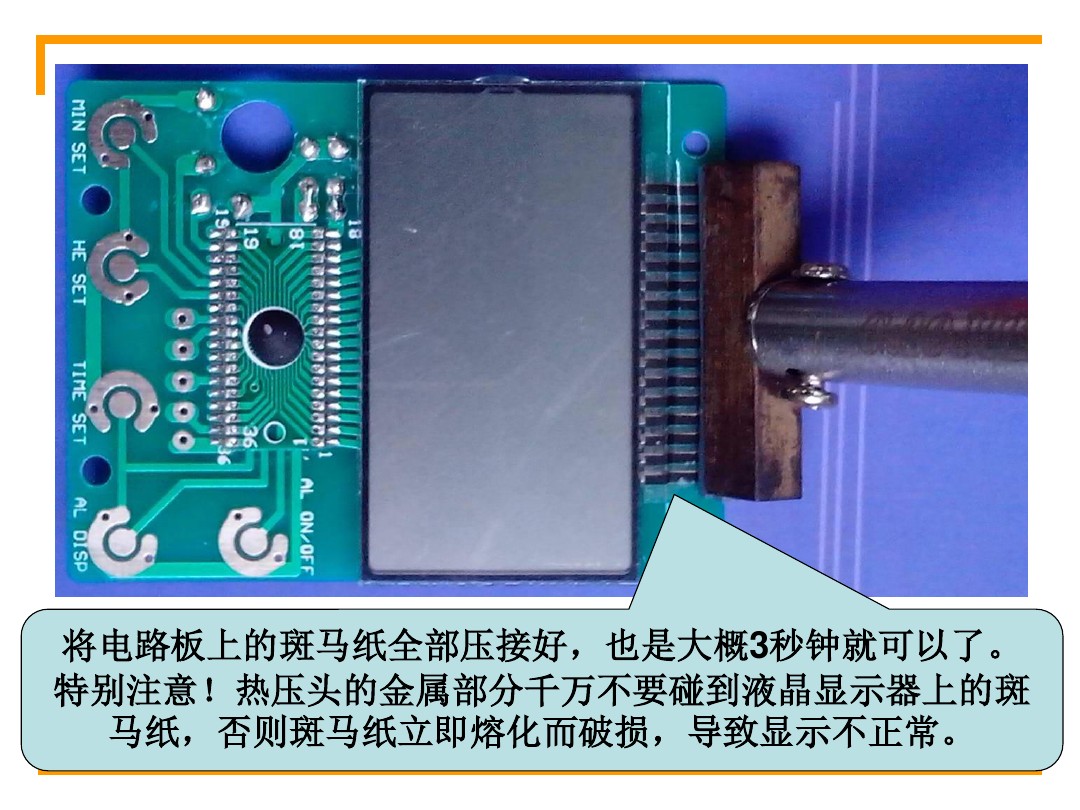

7、将电路板上的斑马纸全部压接好,大概3-5秒

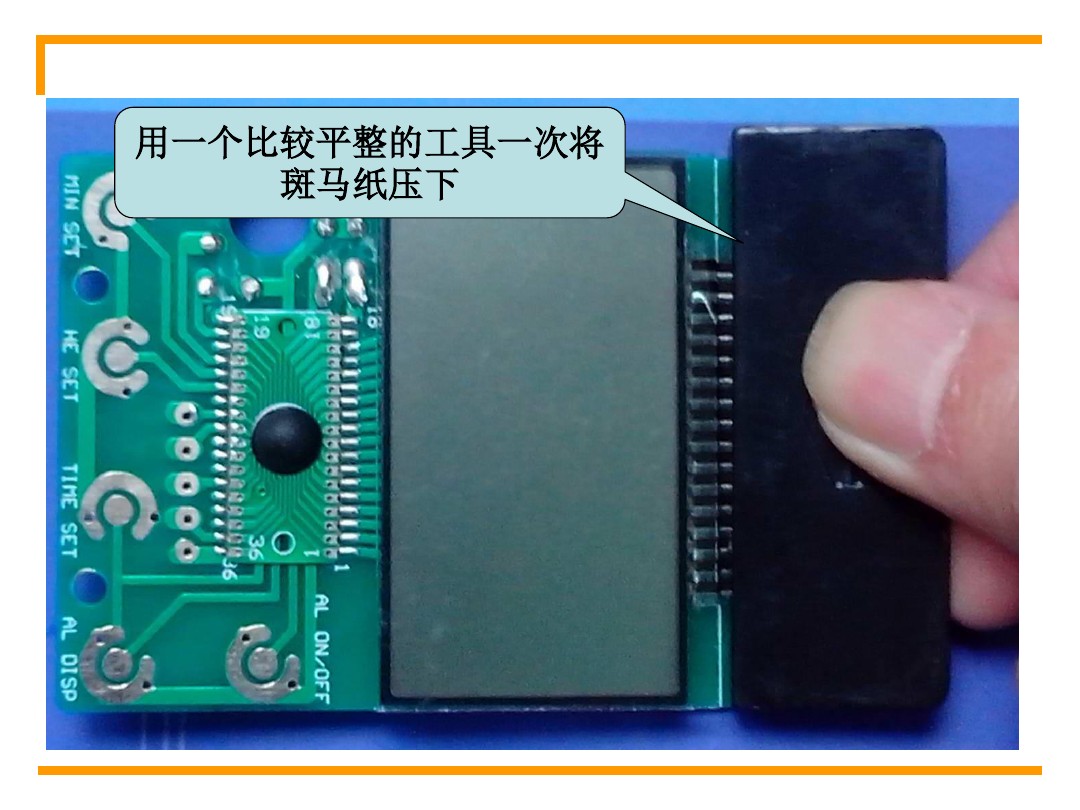

8、用一个比较啊平整的工具一次将斑马纸压下

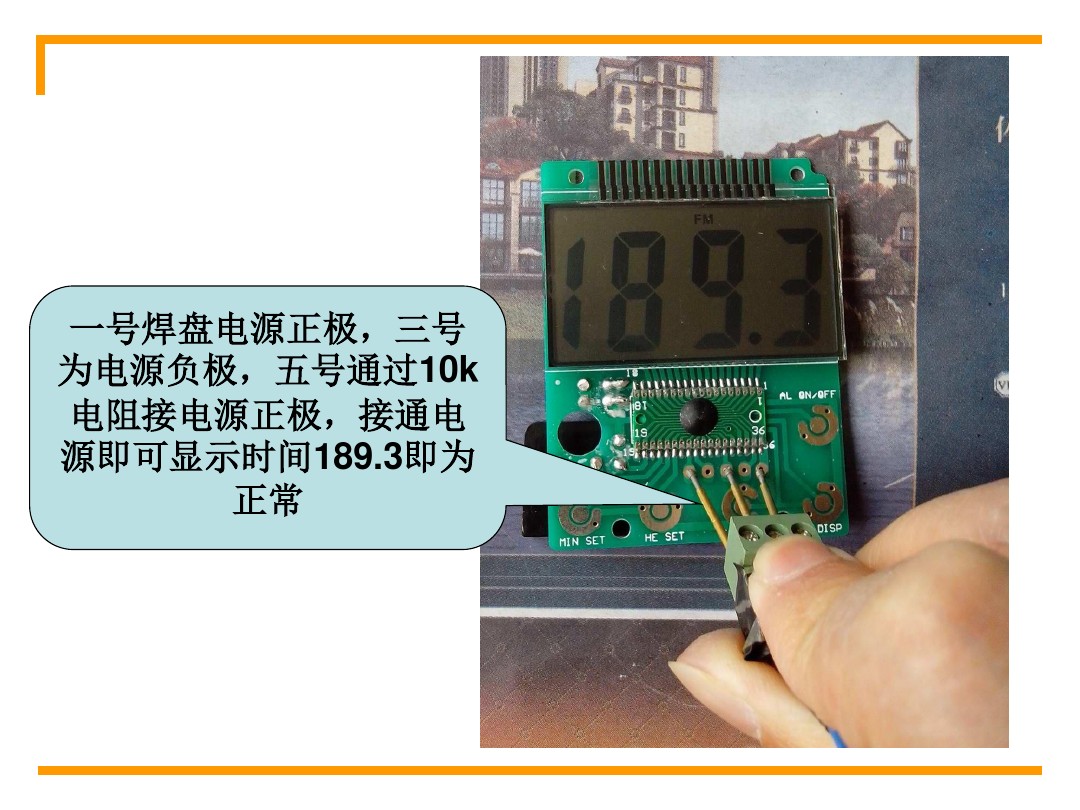

检测方法:
