导电胶条
LCD 硅胶导电连接器,导电胶条,导电斑马条

LCD 硅胶导电连接器

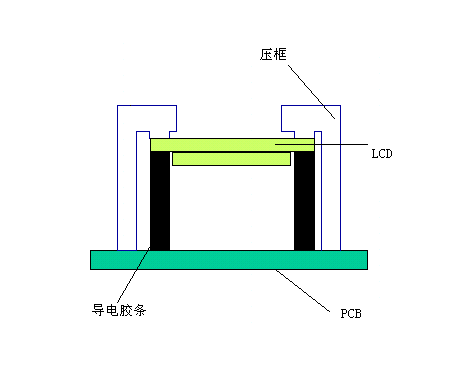

俗称“导电胶条/斑马条”。它是以压合固定的方式连接LCD和线路板,使器件垂直导通。

主要用于印刷电路板(PCB)与液晶显示屏(LCD)之间的电路连接,也可用于两块PCB之间的连接。

斑马条 (YL)

斑马导电胶条是由导电体与绝缘体逐层平行交替连接而成,有斑马纹路,具有四面导电的功能;是弱导产品中不可缺少的材料之一。

它是广泛地应用于连接小型的液晶显示器与电路板,由于它没有外层绝缘体(可以四面导电),因此需配合绝缘的外壳使用。

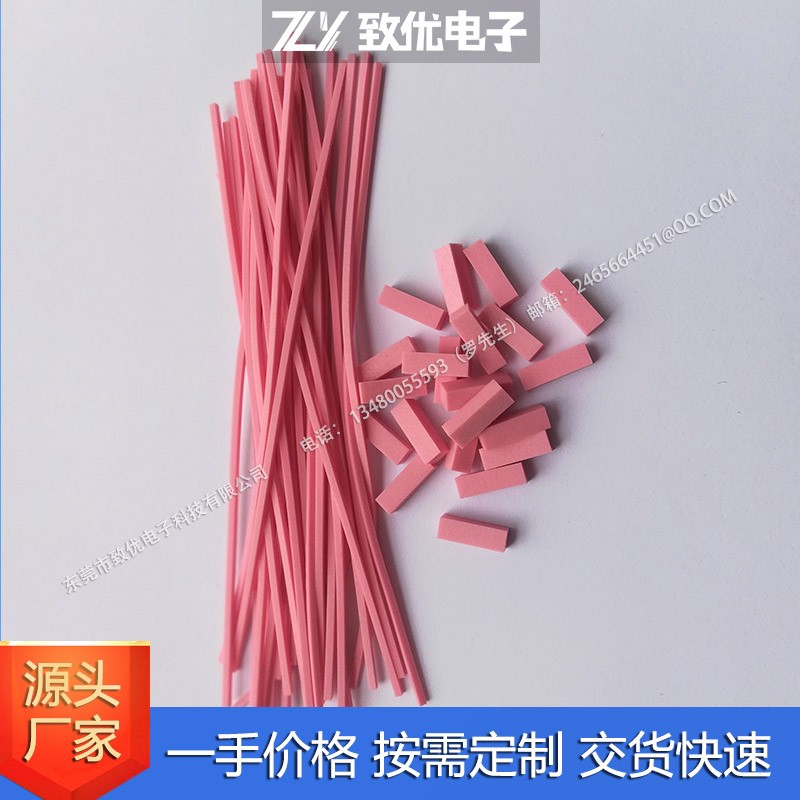

发泡型 (YP)

YP型号导电胶条是在YL型号两边加上经发泡的海棉状外层,增加其可压缩性能,它适用于连接大型液晶显示器与电路板。

可应用之产品:适合于所有液晶显示器产品,如计算器、电子玩具、电子秤等。

常见的发泡型:红发泡(普通双面发泡)、白发泡、黑发泡、灰发泡、黄红发泡、YPS单面发泡;

透明夹层 (YS)

YS/SYS型号导电胶条是在YL型号的两面加上绝缘的外层,增加其可压缩性能。它适用于连接中型的液晶显示器与电路板。YS型号与SYS型号导电胶条的分别是绝缘外层的硬度不同,YS外层略为坚硬。

可应用之产品:适合于所有液晶显示器产品,如液晶显示模组、数字万用表、空调遥控器、电子秤等。(应用范围与YP型号相同。)

刷油墨型 (YI)

YI 型号导电胶条是在YL型号表面与底部两面涂上绝缘的硅树脂油墨,目的是可应用于金属外壳内。

可应用之产品:电子表、体温计及其他小型液晶显示器。

白夹层条 (YE)

YE型号导电胶条是专为点阵式液晶体显示器的精密和高品质而设计,此型号之导电胶条的中心部分是采用低电阻材料制造,外层用特别的技术制作以增强导电体的接触效果,从而进一步减低电阻,增加可靠性。

可应用之产品:点阵式及图象液晶显示器(点阵式及图象有背光效果之液晶显示器)

单面发泡 (YPS)

YPS型号导电胶条是在YL型号单侧面加上经发泡的海棉状外层,是YP型号产品的特殊形状。它不仅增加了可压缩性能,更重要的是解决了LCD或者PCB端导电线接触点短,从而改善了产品的导电性能。它适用于连接大型液晶显示器与电路板。

YPS单面发泡是在斑马型单面包覆发泡硅胶而成,常用于LCD测试架耗材;

全导电片 (QD)

QD型号导电胶条全采用导电的硅胶制造而成。它广泛应用于连接电路板与发光片,另亦适用于测试电路板及导电测试器材。

可应用于电路板与发光片的连接,电路板之间的连接,测试器材等。

硅胶绝缘 (DM)

DM型胶条全采用绝缘的硅胶制造而成,而SPONGE型胶条则使用绝缘海棉的硅胶。它们适用于作为间隔物,可以和YL、YI、YP及YS、SYS、YE等型号一起使用,使液晶显示器得到平衡的状态。由于SPONGE型号条多加了发泡工序,因而增加其可压缩的性能。

可应用之产品:适用于单边导电的液晶显示器。 APPLICATIONS:Supporting LCD with Single-Sided Conductive Pattern.

发泡绝缘 (SP)

SPONGE型胶条使用绝缘海棉的硅胶,而DM型胶条全采用绝缘的硅胶制造而成。它们适用于作为间隔物,可以和YL、YI、YP及YS、SYS、YE等型号一起使用,使液晶显示器得到平衡的状态。由于SPONGE型号条多加了发泡工序,因而增加其可压缩的性能。

可应用之产品:适用于单边导电的液晶显示器。 APPLICATIONS:Supporting LCD with Single-Sided Conductive Pattern.

  • 产品特性

  • 品质认证

  • 应用领域

  • 技术文档

  • 常见问题

  • 在线咨询

P值选择 Selection Pitch

高密度导芯

Pitch=0.05mm

Pitch=0.05mm

Ew≤0.5mm时

Silicone Rubber Zebra Inter-Connector斑马条的Pitch设计
常规通用

Pitch=0.10mm

Pitch=0.10mm

Ew≥0.5mm时

Silicone Rubber Zebra Inter-Connector斑马条的Pitch设计

Pitch=0.18mm

Pitch=0.18mm

Ew≥0.8mm时

Silicone Rubber Zebra Inter-Connector斑马条的Pitch设计

项目 单位 0.05P 0.10P 0.18P
间距 P mm 0.05±0.02 0.10±0.03 0.18±0.05
长度 L mm 1.0∼20±0.15  20.1∼50±0.2  50.1∼100±0.3
100.1∼150±0.4  150.1∼200±0.6  200∼±0.8
高度 H mm 0.8∼5±0.1  5.1∼±0.15
宽度 W mm 0.3∼2.5±0.1  2.5∼±0.15
导电层宽度 Tc mm 0.025 0.05 0.09
绝缘层宽度 Ti mm 0.025 0.05 0.09

材质选择 Selection Materials

  • 斑马条国产导电胶

    国产导电胶    体积电阻≤6Ω•cm

  • 斑马条进口导电胶

    进口导电胶    体积电阻≤2.5Ω•cm

项目
ITEM
单位
UNIT
位置
POSITION
国产导电硅橡胶
YL TYPE
进口导电硅橡胶
YL TYPE
导电性能
Electrical Conductivity
    ★ ★ ★ ★ ★ ★ ★ ★
颜色
Colors
  绝缘层 Insulator 乳白半透明 乳白半透明
导电层 Conductor 黑色 黑色
外层 Supporter —— ——
比重
Specific Gravity
(25°C) 绝缘层 Insulator 1.18 1.18
导电层 Conductor 1.20 1.20
外层 Supporter —— ——
硬度
Hardness
°A 绝缘层 Insulator 70°A±3°A 70°A±3°A
导电层 Conductor 70°A±4°A 73°A±3°A
外层 Supporter —— ——
拉力强度
Tensile Strength
kg/cm2 绝缘层 Insulator 70∼80 70∼85
导电层 Conductor 50∼60 50∼60
外层 Supporter —— ——
压缩变形率
Compression Set
%   15∼20 15∼20
延伸率
Elongation
% 绝缘层 Insulator 150∼250 150∼250
导电层 Conductor 150∼200 150∼200
外层 Supporter —— ——
已定电流密度
Rated Current Density
mA/mm2 导电层 Conductor 1 1
绝缘体电压
Voltage
kV/mm 绝缘层 Insulator 20∼25 20∼25
外层 Supporter —— ——
电阻系数
Volume Resistivity
Ω•cm 绝缘层 Insulator 1013 1013
导电层 Conductor ≤6 ≤2.5
外层 Supporter —— ——
绝缘层的电阻值
Insulator Resistance

(DC.500V)
  MIN.1000 MIN.1000
温度范围
Operating Temperature Range
°C   -40°C∼+120°C

压缩曲线 Compression Curve

斑马条YL压缩曲线

偏斜度 Skewness

产品纹路偏斜度是指导电层或绝缘层偏离于垂直工作面的角度,允许偏斜范围:±2°。
斑马条的偏斜度

温度范围 Temperature Range

  • 斑马条保存温度范围

    保存温度范围

    Heat Preservation Temperature Range

  • 斑马条工作耐温范围

    工作耐温范围

    Operation Temperature Range



可靠性测试 Reliability Testing

项目 测试条件 测试结果
低温放置试验 -20°C,480HR 测试后符合前项之规定
高温放置试验 100°C,480HR 测试后符合前项之规定
高湿度放置试验 相对湿度95%,65°C,480HR 测试后符合前项之规定
失重测试 200°C,24HR 失重低于0.65%
压缩永久变形量 压缩15%,70°C,24HR 压缩状态下,高度为测试前的95%以上
