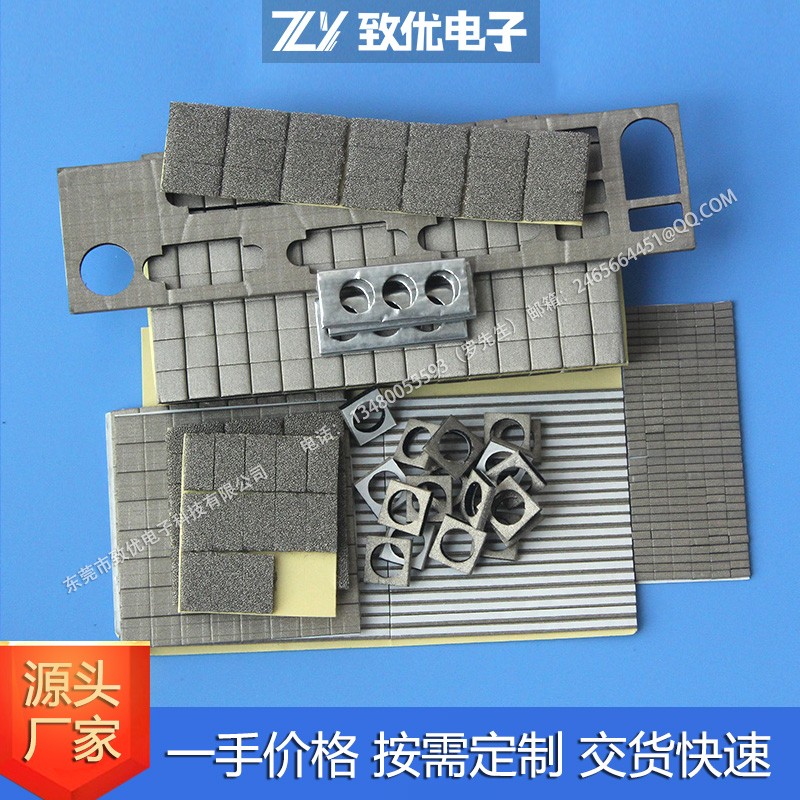

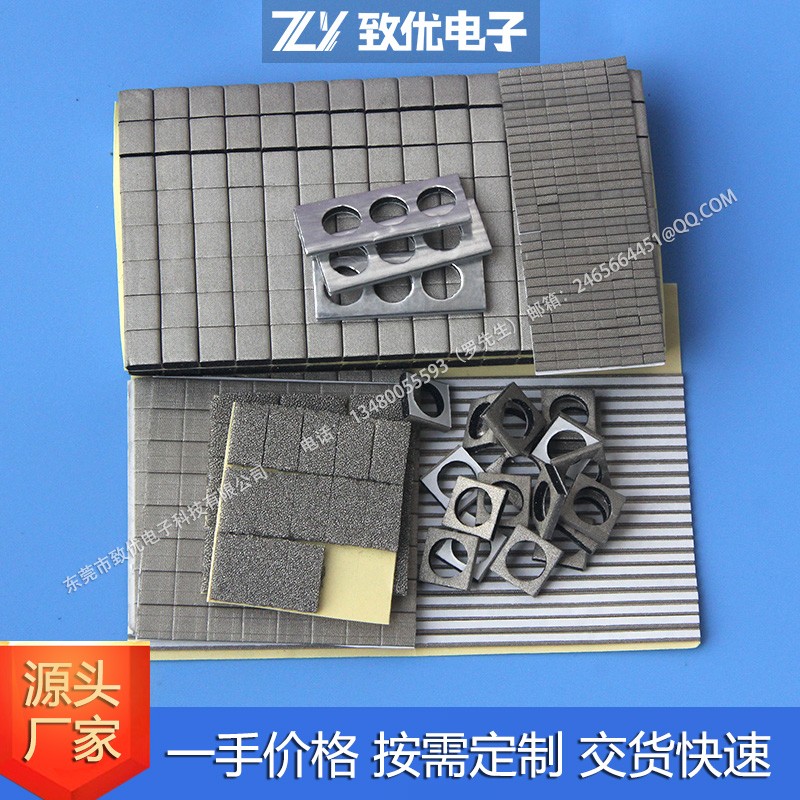

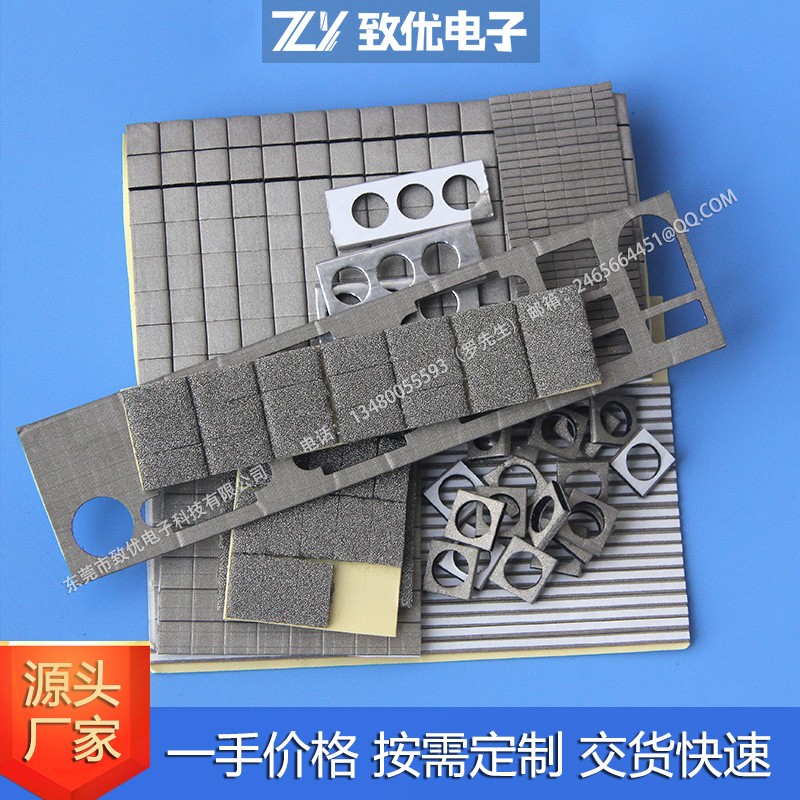

各种形状导电泡棉

定制各种形状导电泡棉，形状尺寸可按客户要求定制，可以单面或者双面背导电胶。

导电泡棉是指在阻燃海绵上包裹导电布，经过一系列的处理后，使其具有良好的表面导电性，可以很容易用胶粘带固定在需屏蔽器件上。有不同的剖面形状、安装方法、UL等级及屏蔽效能的屏蔽材料可供选择。

各种形状导电泡棉

导电泡棉是指在阻燃海绵上包裹导电布，经过一系列的处理后，使其具有良好的表面导电性，可以很容易用胶粘带固定在需屏蔽器件上。有不同的剖面形状、安装方法、UL等级及屏蔽效能的屏蔽材料可供选择。

高密度导芯

Pitch=0.05mm

Ew≤0.5mm时

常规通用

Pitch=0.10mm

Ew≥0.5mm时

Pitch=0.18mm

Ew≥0.8mm时

项目	单位		0.05P	0.10P	0.18P
间距	P	mm	0.05±0.02	0.10±0.03	0.18±0.05
长度	L	mm	1.0∼20±0.15 20.1∼50±0.2 50.1∼100±0.3 100.1∼150±0.4 150.1∼200±0.6 200∼±0.8
高度	H	mm	0.8∼5±0.1 5.1∼±0.15
宽度	W	mm	0.3∼2.5±0.1 2.5∼±0.15
导电层宽度	Tc	mm	0.025	0.05	0.09
绝缘层宽度	Ti	mm	0.025	0.05	0.09

项目 ITEM	单位 UNIT	位置 POSITION	国产导电硅橡胶 YL TYPE	进口导电硅橡胶 YL TYPE
导电性能 Electrical Conductivity			★ ★ ★	★ ★ ★ ★ ★
颜色 Colors		绝缘层 Insulator	乳白半透明	乳白半透明
		导电层 Conductor	黑色	黑色
		外层 Supporter	——	——
比重 Specific Gravity	（25°C）	绝缘层 Insulator	1.18	1.18
		导电层 Conductor	1.20	1.20
		外层 Supporter	——	——
硬度 Hardness	°A	绝缘层 Insulator	70°A±3°A	70°A±3°A
		导电层 Conductor	70°A±4°A	73°A±3°A
		外层 Supporter	——	——
拉力强度 Tensile Strength	kg/cm²	绝缘层 Insulator	70∼80	70∼85
		导电层 Conductor	50∼60	50∼60
		外层 Supporter	——	——
压缩变形率 Compression Set	%		15∼20	15∼20
延伸率 Elongation	%	绝缘层 Insulator	150∼250	150∼250
		导电层 Conductor	150∼200	150∼200
		外层 Supporter	——	——
已定电流密度 Rated Current Density	mA/mm²	导电层 Conductor	1	1
绝缘体电压 Voltage	kV/mm	绝缘层 Insulator	20∼25	20∼25
绝缘体电压 Voltage	kV/mm	外层 Supporter	——	——
电阻系数 Volume Resistivity	Ω•cm	绝缘层 Insulator	10¹³	10¹³
		导电层 Conductor	≤6	≤2.5
		外层 Supporter	——	——
绝缘层的电阻值 Insulator Resistance	MΩ （DC.500V）		MIN.1000	MIN.1000
温度范围 Operating Temperature Range	°C		-40°C∼+120°C

产品纹路偏斜度是指导电层或绝缘层偏离于垂直工作面的角度，允许偏斜范围：±2°。

检验项目 INSPECTION ITEMS			检验工具 INSPECTION TOOL	检验标准 INSPECTION STANDARD
尺寸 Dimension	1	长[L] Length	数字影像仪、卡尺 Nemeric Shadow Tester、Calliper	参考《尺寸与公差》《Dimensions & Tolerances》
	2	高[H] Height	数字影像仪、卡尺 Nemeric Shadow Tester、Calliper
	3	宽[W] Width	测厚计 Thickness Tester
	4	导电层[Cw] Conductive Layer	数字影像仪 Nemeric Shadow Tester
	5	间距[P] Pitch	数字影像仪 Nemeric Shadow Tester
特性 Characteristic	1	芯片硬度 Hardness	硬度计（邵氏°A） Hardness Tester（°A）	70°±5°
	2	外侧层硬度 Hardness	硬度计（邵氏°A） Hardness Tester（°A）	——
	3	导电层弯曲 Transform	数字影像仪 Nemeric Shadow Tester	Cw±0.15mm以内<1° Within Cw±0.15mm<1°
	4	阻抗 Resistance	垂直导通测试仪（Ω） Resistance Tester（Ω）	依尺寸压缩15%判得≤6Ω•cm 15% Dimension Compression
外观 Surface	1	清洁度 Cleanness	100%目视全检 100% Visual	表面光滑、无砂眼，不应有异物覆盖
	2	毛边 Burr	100%目视全检 100% Visual	无缺崩和凸边
	3	气泡 Bubble	100%目视全检 100% Visual	无气泡
	4	颜色 Colors	100%目视全检 100% Visual	颜色基本一致
	5	倾斜角 Skew	数字影像仪 Nemeric Shadow Tester	<2°
