13480055593一、热压导电斑马纸（Heat Seal Connector，HSC）俗称斑马纸 .是一种可以任意弯折 , 性能稳定 ,成本低， 使用简便的新型传导连接材料 . 是连接 PCB 与 LCD 优质材料 .广泛用于计算机、收录机、游戏机、电话机、复读机、 CD 机、数码相机、仪器仪表、电子钟，汽车音响等。 主要特点是不需要焊接，低温即可牢固地黏在元件上面，实现了电子器件间的导通，可满足电路精细间距的需要，使显示器件更轻更薄。
1、 热压导电斑马纸的导电原理是使用耐高温聚醋薄膜 PE为基材 , 以导电碳浆 , 银浆或银破混合物为导电线路 , 按所需型号印制 , 再涂覆一层分散有导电微粒 , 并具有热熔性的特殊异向导电肮热压在 PCB 与 LCD 液晶显示器的电极位置 。
2、 技术参数：线距（pitch）0.3-2.5MM，长可达200MM左右
粘接强度（Tensile Strength）≥500g/ cm²，经热压后粘附在LCD上拉力500g/ cm²，粘附在PCB上拉力达600g/ cm²。
3、 高温高湿实验 百分之九十五的相对湿度，温度60℃度 500小时检测后无变化；
高---低温测试 -30℃---+70℃ 循环10次检测无变化；
高温 +80℃环境放200小时，检测后无变化；
低温 -30℃环境放200小时，检测后无变化。
二、注意事项：导电斑马纸出现的故障是断裂和压接处脱落，主要解决方案是要按照上述的技术参数热压可靠，另外是在热压处尽量固定，避免每次使用时的反复折弯，折弯活动尽量在非热压区域。
三、热压后检测结果：沿着斑马纸笔直方向(A方向)分别扯开焊接在LCD和PCB上的斑马纸衔接带,遗留在LCD和PCB上残留物(斑马纸线碳膜)的覆盖面积有必要大于焊盘的80%以上.

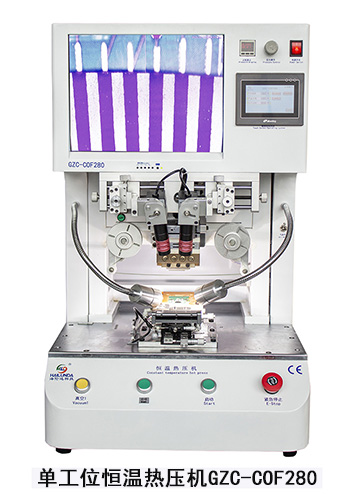

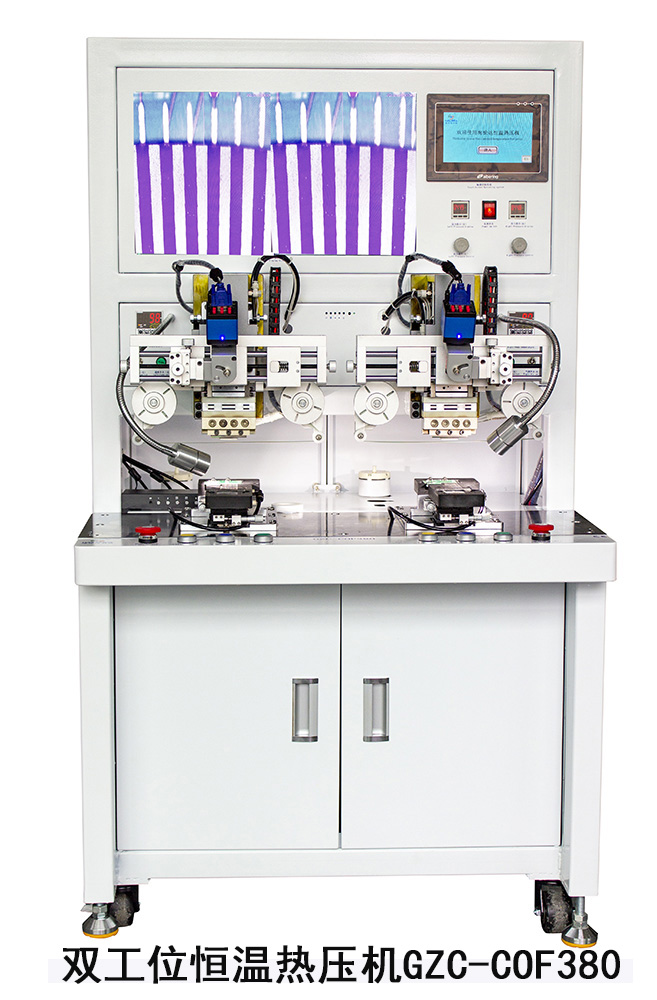

四、设备选择方案，可以根据产量和成本进行评估选择合适的设备方案

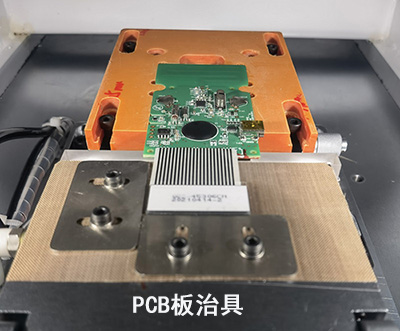

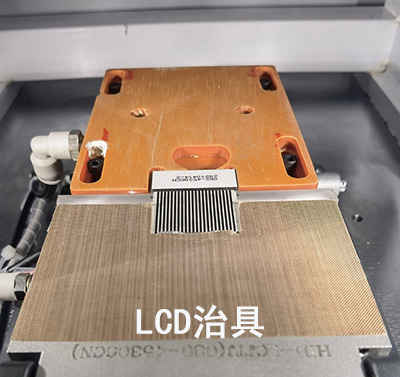

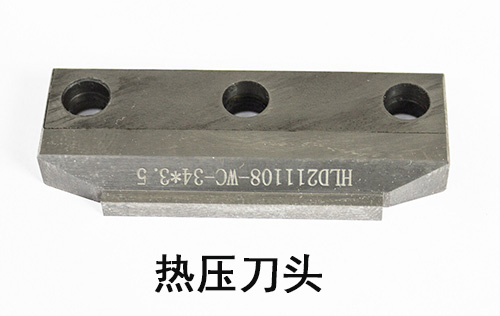

五、根据打样产品的规格尺寸定制刀头和治具（样品规格尺寸必须和量产产品的规格尺寸保持一致）
