如何把斑马条和PCB、液晶屏，连接在一起需要什么工具和设备吗？

文章出处：东莞市致优电子科技有限公司浏览量：2 发表时间：2024-09-10

导电橡胶斑马条

导电橡胶斑马条就是由含有碳粉的导电橡胶层，黑色和绝缘的橡胶层白色相互交错叠加组成的，当它被夹在PCB板和LCD液晶屏之间时，总会有几层导电层把PCB板和LCD液晶屏上的电路连接起来。

一般都是有一个框的，斑马条是连接PCB和液晶屏的连接器，用铁框把它们组装在一起，一般用到的工具有螺丝刀、钳子等，不需要什么设备，用铁框把它们组装在一起。

导电胶条连接PCB与LCD，导电橡胶连接器由导电硅胶和绝缘硅胶交替分层叠加后硫化成型，导电橡胶连接器性能稳定可靠，生产装配简便高效，PCB留出连接用的的宽度和间距要和导电斑马纸的导电膜宽度和间距相同，一般连接时采用热压连接或外力压紧连接。

可以分析整个PCB电路板电流环路，尤其是电流较大的部分，调整地层或地线的接法，来控制电流的走法，在某处制造低阻抗，让大部分的电流从这个地方走，降低对其它较敏感信号的影响。

扩展资料：

各款胶条的简介： YDP-单面发泡条，一边海绵发泡绝缘，三边具有导电功能。

YL-斑马条是导电胶条中最普通也是最常用到的一种胶条，它具有四面导电的功能。

YSP-双面发泡条也是导电胶条中最普通的一种胶条，胶条的两边有发泡海绵，具有良好的绝缘性能。

YS-透明夹层条，两边深灰透明硅胶具有绝缘功能，硬度比其它类型的胶条相对要硬一些。

YY-印刷型，此类型导电胶条的特点是在导电层表面涂上一层绝缘材料，使用时不会与金属外壳造成短路。

当胶条厚度要求较薄的情况下可以保证最大的导电层厚度。

YDM-绝缘胶条，胶条为全部绝缘。

（常用颜色有浅蓝色，白色，红色，透明色）性　能：导电层电阻率（PV）：3-15Ωcm 2、绝缘层电阻（PVZ）：≥1012Ω 3最大使用电流密度：2.5mA/mm&sup2。

使用环境：温度-45-150℃　相对湿度+25℃　85%。

斑马条和PCB、液晶屏链接

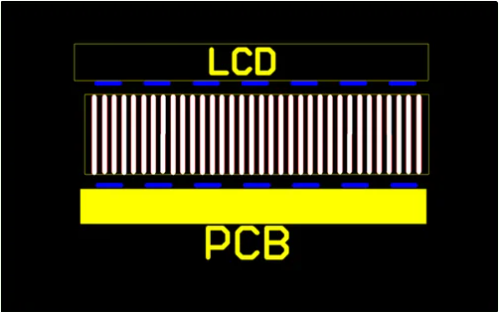

导电橡胶斑马条就是由含有碳粉的导电橡胶层（黑色）和绝缘的橡胶层（白色）相互交错叠加组成的，当它被夹在PCB板和LCD液晶屏之间时，总会有几层导电层把PCB板和LCD液晶屏上的电路连接起来。导电的橡胶层就是导线，LCD液晶屏上也印刷了透明的导电层（与PCB板类似，没有导线的地方会有绝缘的橡胶隔离，有印刷导线的地方由导电橡胶连接，见图
