仪器屏幕斑马纸引起断线的修复方法

文章出处：东莞市致优电子科技有限公司浏览量：3 发表时间：2024-09-10

德州仪器 Voyage 200 与 TI-92 与 TI-92 Plus 同属一条产品线，它相比之前的机型更加袖珍便携，功能更加强大；不过其屏幕和劣质电子词典一样有断线的问题，导致屏幕状态较好的 Voyage 200 常常被挂上很高的价格。

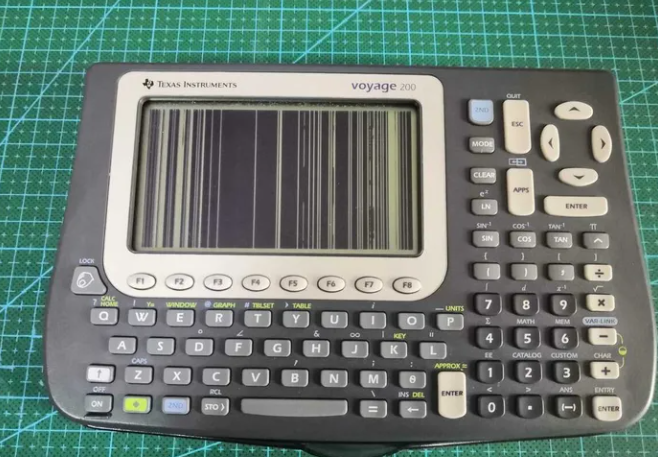

断线之后的画风是这样的：

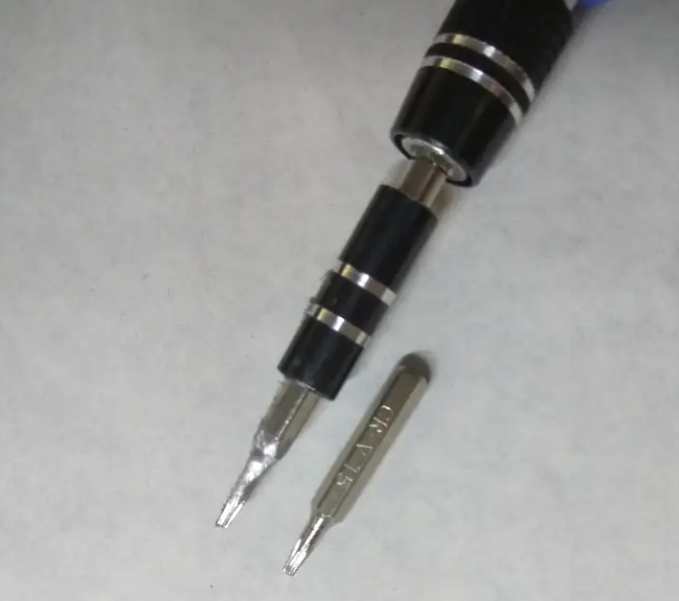

首先使用合适的长柄六角螺丝刀拧出机器背面的十颗螺丝。强调长柄是因为电池仓左侧的一个螺丝孔很深，如果使用笔者这种批头螺丝刀，就还需要准备电磨一把，以磨细批头。

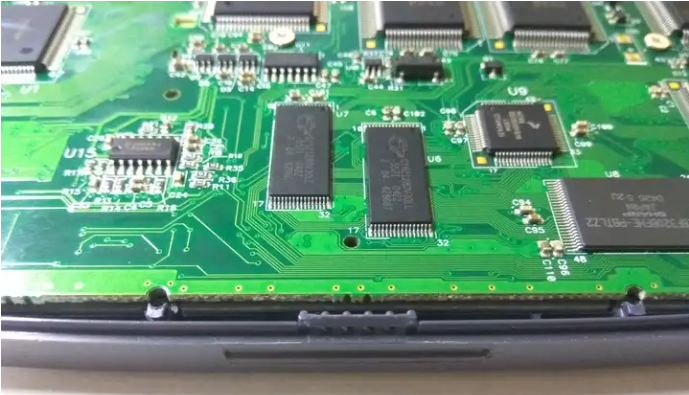

温柔地使用拆机棒，撬开后壳，暴露主板。顶起屏幕，拿出主板。

首先，我们要知道这种俗称为「斑马纸」的排线造成的屏幕断线，99%都是排线与PCB的粘合连接处接触不良引起的。所以，我们通常不去怀疑排线与屏幕的粘合处是否有问题。

知道这一点后，我们现在开始修复屏幕。先来处理横向断线。当然，如果你很幸运，屏幕上没有横向断线的话可以略去。

需要斑马纸热压头来简单地压一下这条排线与主板的粘合处。没有这种工具的话请继续阅读，并记得腾出时间买一个。这种小玩意在修复廉价玩具时很有用。

一把刀头电烙铁和一片硅胶也可以起到和热压头同样的效果。请将电烙铁温度设定为250℃到300℃之间，垫着硅胶片在排线上滑动。建议将主板放在后壳上，装入电池开机来实时地观察横向断线修复进度。

如果操作得当，现在屏幕上应该只剩下纵向断线了。

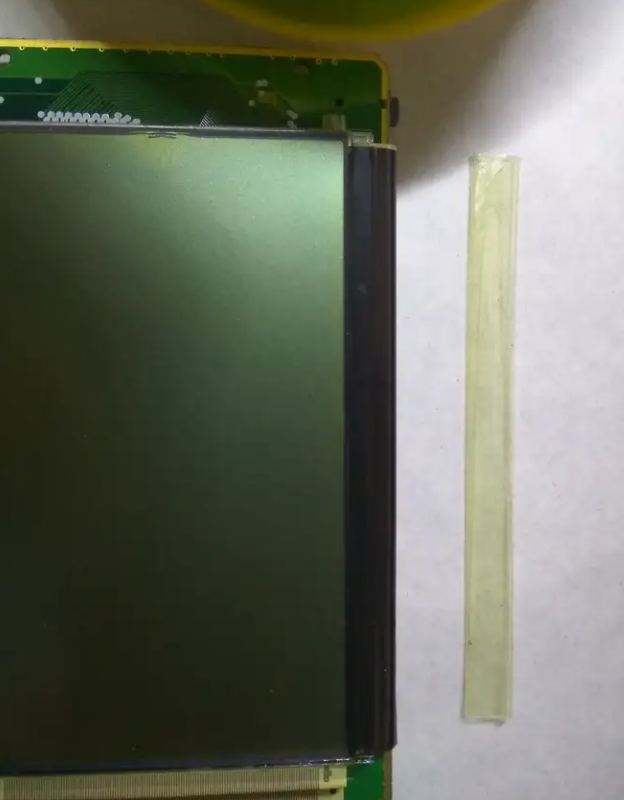

现在我们修复纵向断线：请拿出一卷宽透明胶带，撕下大于屏幕横向长度的一条，并折叠为一个横条。

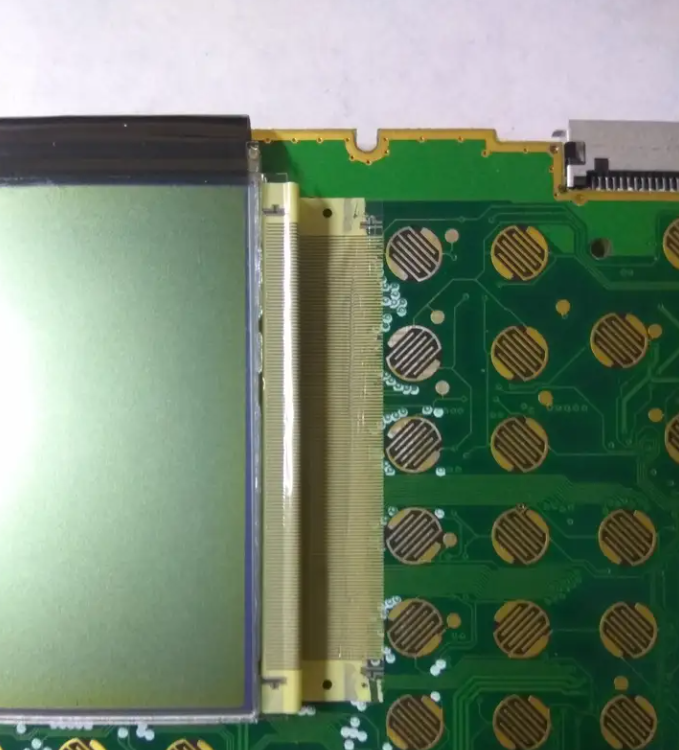

然后松开四颗固定屏幕背板的螺丝，小心抬起屏幕左侧，再折叠一次透明胶条，塞入（上部排线与主板粘合处）和（屏幕背板）之间夹住，拧紧螺丝。这是为了给粘合处施加压力。

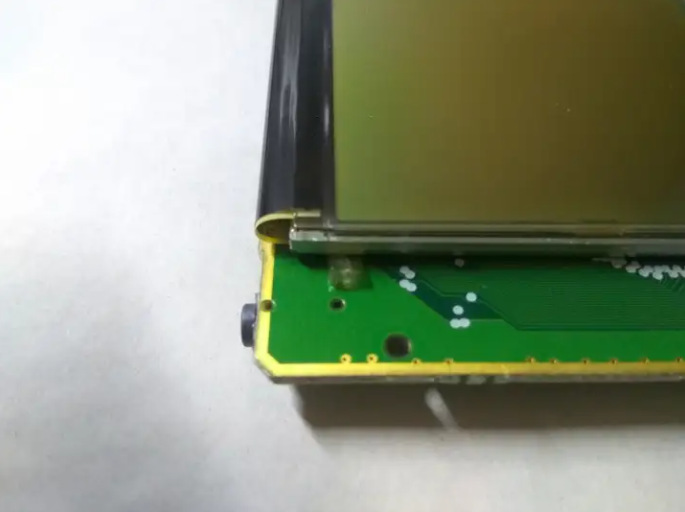

如果不小心的话，有可能撕下右侧排线

重要的一步到了：请拿出你的热风枪，将温度调至350℃，预热主板（防止PCB变形）后以小风量均匀加热垫透明胶部分主板的背侧。记得撕下那块可怜的海绵！

这一步的目的是融化透明胶条，并软化排线。请自行斟酌加热时间。待透明胶融化后，趁热进一步拧紧螺丝，因为透明胶融化后变得更加可塑，可以更加均匀地压住排线的粘合处。

在经历了千辛万苦之后，可以将主板放在装好电池的后壳上开机查看效果。一次成功，那么成功率应当很高；如果还是存在尚未修复的纵向断线，也许可以重复一次试试看。
